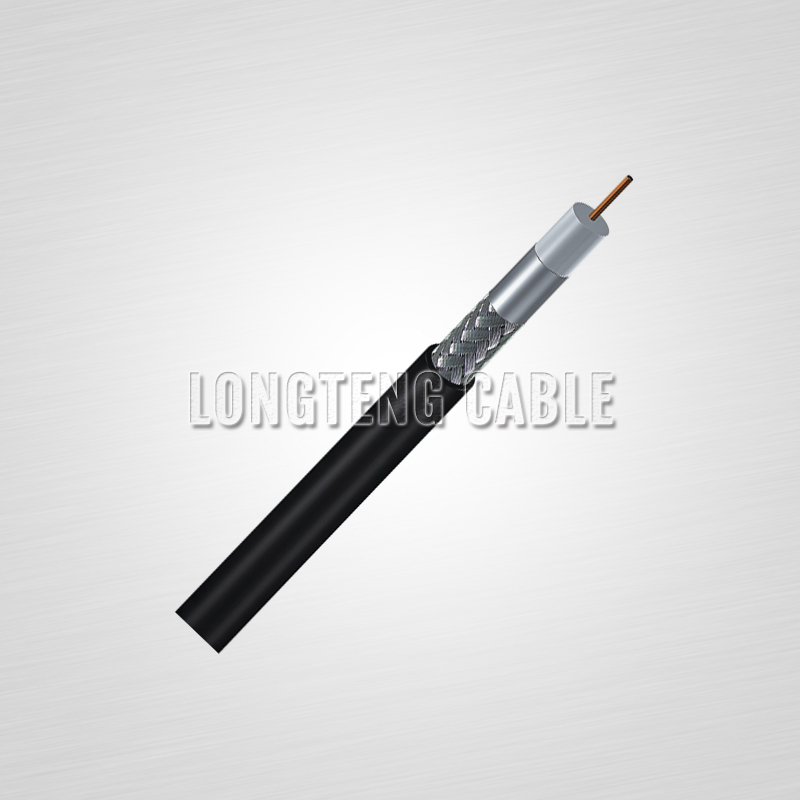

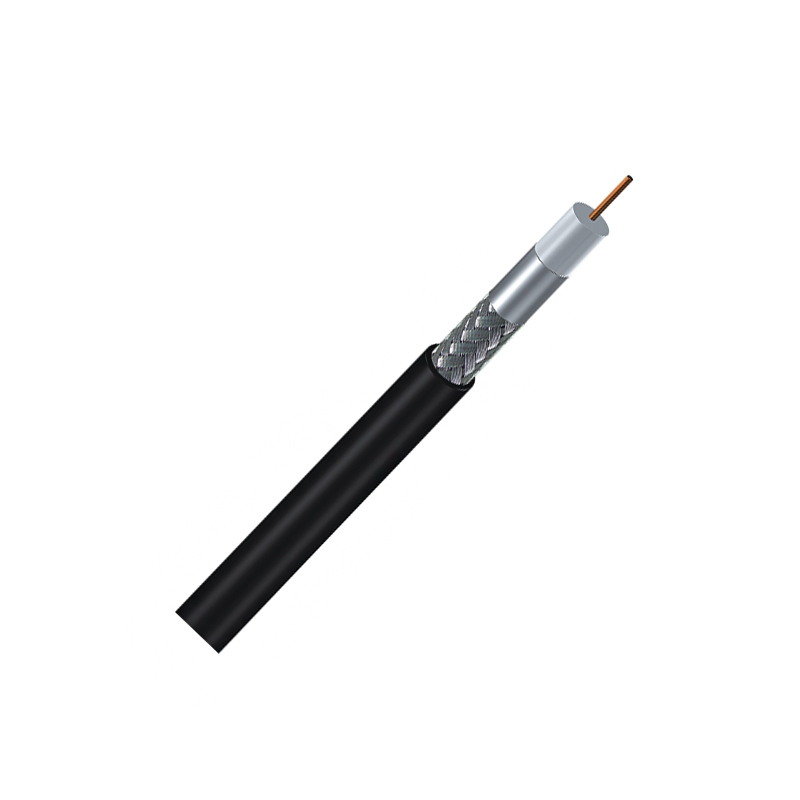

基本结构
| 标准 盾 | 三盾 | 四护盾 | ||
| 导体 | 材料 | BC/CCS | BC/CCS | BC/CCS |
| 标称直径 | 1.29 | 1.29 | 1.29 | |
| 介电 | 材料 | 泡沫 聚乙烯醇 | 泡沫 聚乙烯醇 | 泡沫 聚乙烯醇 |
| 标称直径 | 5.72毫米 | 5.72毫米 | 5.72毫米 | |
| 盾 | 材料 | 铝 挫败 +铝 编织 | 铝 挫败 +铝 编织 + 铝 挫败 | （铝 挫败 +铝 编织）*2 |
| 覆盖范围 | 40%-95% | 40%-95% | 60%/40% | |
| 夹克 | 材料 | 聚氯乙烯/聚乙烯 | 聚氯乙烯/聚乙烯 | 聚氯乙烯/聚乙烯 |
| 标称厚度。 | 0.78毫米 | 0.81毫米 | 0.86毫米 | |
| 标称直径 | 8.08毫米 | 8.20毫米 | 8.59毫米 | |
基本特征
| 标称 阻抗（欧姆） | 75±3 | ||
| 标称 速度 的 传播（％） | 85 | ||
| 标称 电容(pF/m) | 50 | ||
| 火花者 测试 （交流） | 4000 | ||
| 声级衰减（分贝） | 20 | 20 | |
| 衰减 [68°F (20℃)] | 频率(MHZ) | 最大(dB/100ft) | 最大(dB/100m) |
| 5 | 0.47 | 1.54 | |
| 55 | 1.25 | 4.1 | |
| 187 | 2.56 | 8.4 | |
| 300 | 2.82 | 9.25 | |
| 450 | 3.46 | 11.35 | |
| 600 | 4.05 | 13.28 | |
| 750 | 4.57 | 14.99 | |
| 865 | 4.93 | 16.17 | |
| 1000 | 5.32 | 17.45 | |
