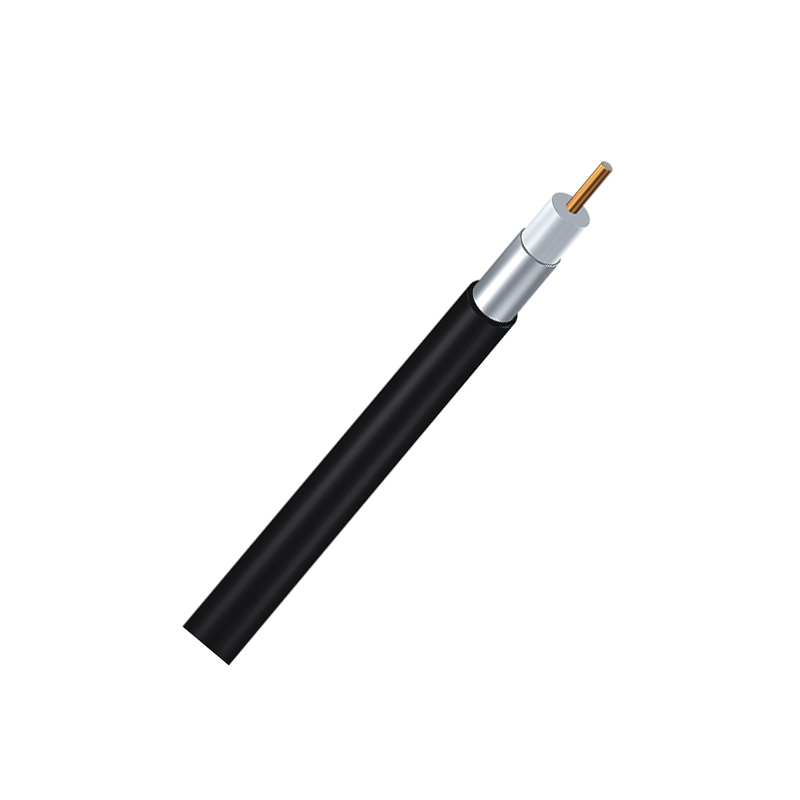

412 | 412JCA | 412自承 | ||
内导体 | 材料 | 铜丝/铜包铝 | 铜丝/铜包铝 | 铜丝/铜包铝 |
直径 | 2.26mm | 2.77mm | 2.77mm | |
绝缘 | 材料 | PE | PE | PE |
直径 | 9.19mm | 11.43mm | 11.43mm | |
外导体 | 材料 | 铝带 | 铝带 | 铝带 |
厚度 | 0.25mm/0.6mm | 0.25mm/0.6mm | 0.25mm/0.6mm | |
直径 | 9.8mm | 12.7mm | 12.7mm | |
护套 | 材料 | 黑色PE | 黑色PE | 黑色PE |
厚度 | 1.05mm | 0.76mm | 0.76mm | |
直径 | 12.07mm | 14.22mm | 14.22mm | |
自承钢丝 | 直径 | / | / | 2.77mm |
阻抗 | 75±3 Ω | |||
速率 | 87% | |||
电容 | 55 pF/m | |||
火花测试 | 4000 kw | |||
回波 | 30-470MHz | 20 dB | ||
470-1000MHz | 20 dB | |||
衰减 | 频率(MHz) | 最大衰减(dB/100ft) | 最大衰减(dB/100m) | |
5 | 0.20 | 0.65 | ||
55 | 0.69 | 2.26 | ||
150 | 1.18 | 3.87 | ||
250 | 1.54 | 5.05 | ||
300 | 1.70 | 5.57 | ||
400 | 1.97 | 6.46 | ||
450 | 2.11 | 6.92 | ||
500 | 2.24 | 7.34 | ||
600 | 2.47 | 8.10 | ||
865 | 3.01 | 9.87 | ||
1000 | 3.27 | 10.73 |
