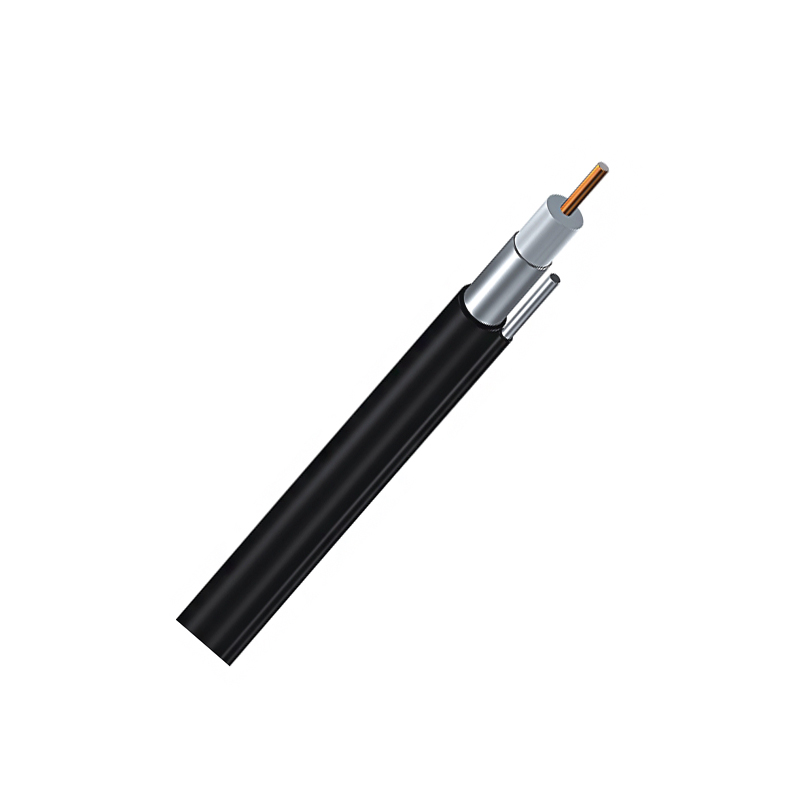

500 | 500JCA | 500自承 | ||
内导体 | 材料 | 铜丝/铜包铝 | 铜丝/铜包铝 | 铜丝/铜包铝 |
直径 | 2.77mm | 2.77mm | 2.77mm | |
绝缘 | 材料 | PE | PE | PE |
直径 | 11.43mm | 11.43mm | 11.43mm | |
外导体 | 材料 | 铝带 | 铝带 | 铝带 |
厚度 | 0.25mm/0.6mm | 0.25mm/0.6mm | 0.25mm/0.6mm | |
直径 | 12.7mm | 12.7mm | 12.7mm | |
护套 | 材料 | 黑色PE | 黑色PE | 黑色PE |
厚度 | 0.76mm | 0.76mm | 0.76mm | |
直径 | 14.22mm | 14.22mm | 14.22mm | |
自承钢丝 | 直径 | / | / | 2.77mm |
阻抗 | 75±3 Ω | |||
速率 | 87% | |||
电容 | 50±3 pF/m | |||
火花测试 | 4000 kw | |||
回波 | 30-470MHz | ≥20 dB | ||
470-1000MHz | ≥18 dB | |||
衰减 | 频率(MHz) | 最大衰减(dB/100ft) | 最大衰减(dB/100m) | |
5 | 0.16 | 0.52 | ||
55 | 0.54 | 1.77 | ||
211 | 1.09 | 3.58 | ||
300 | 1.31 | 4.30 | ||
350 | 1.43 | 4.69 | ||
400 | 1.53 | 5.02 | ||
450 | 1.63 | 5.35 | ||
500 | 1.82 | 5.97 | ||
750 | 2.16 | 7.09 | ||
865 | 2.34 | 7.68 | ||
1000 | 2.52 | 8.27 |
