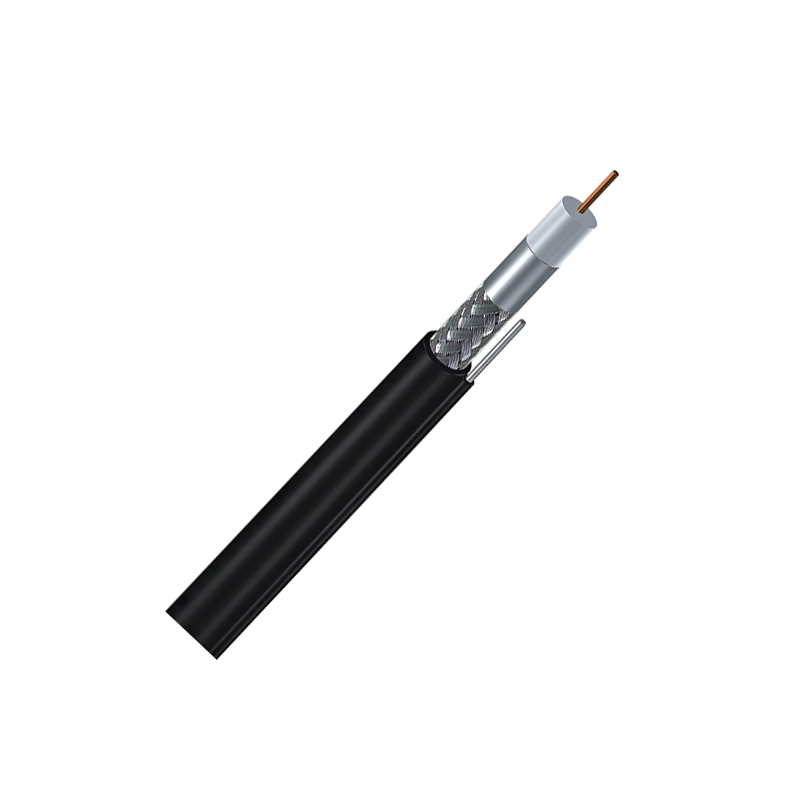

| RG11 | RG11三屏蔽 | RG11四屏蔽 | ||
| 内导体 | 材料 | 铜丝/铜包钢 | 铜丝/铜包钢 | 铜丝/铜包钢 |
| 直径 | 1.63mm | 1.63mm | 1.63mm | |
| 绝缘 | 材料 | PE | PE | PE |
| 直径 | 7.11mm | 7.11mm | 7.11mm | |
| 外导体 | 材料 | 铝箔+铝镁合金丝 | 铝箔+铝镁合金丝+铝箔 | 铝箔+铝镁合金丝+铝箔+铝镁合金丝 |
| 编织密度 | 40%-95% | 40%-95% | 60%/40% | |
| 护套 | 材料 | 黑色PE/PVC | 黑色PE/PVC | 黑色PE/PVC |
| 厚度 | 1.07mm | 1.07mm | 1.07mm | |
| 直径 | 10.16mm | 10.16mm | 10.16mm |
| 阻抗 | 75±3 Ω | |||
| 速率 | 85% | |||
| 电容 | 50 pF/m | |||
| 火花测试 | 4000 kw | |||
| 回波 | 30-1000MHz | 20 dB | ||
| 衰减 | 频率(MHz) | 最大衰减(dB/100ft) | 最大衰减(dB/100m) | |
| 5 | 0.38 | 1.25 | ||
| 55 | 0.96 | 3.15 | ||
| 250 | 2.05 | 6.72 | ||
| 300 | 2.25 | 7.38 | ||
| 450 | 2.75 | 9.02 | ||
| 600 | 3.18 | 10.43 | ||
| 750 | 3.65 | 11.97 | ||
| 865 | 3.98 | 13.05 | ||
| 1000 | 4.35 | 14.27 | ||
