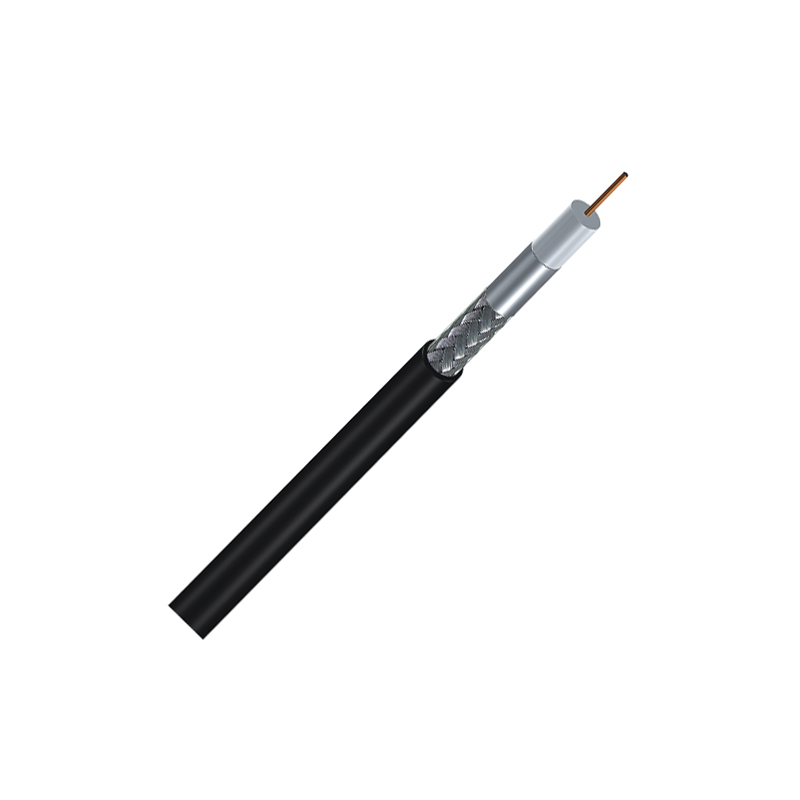

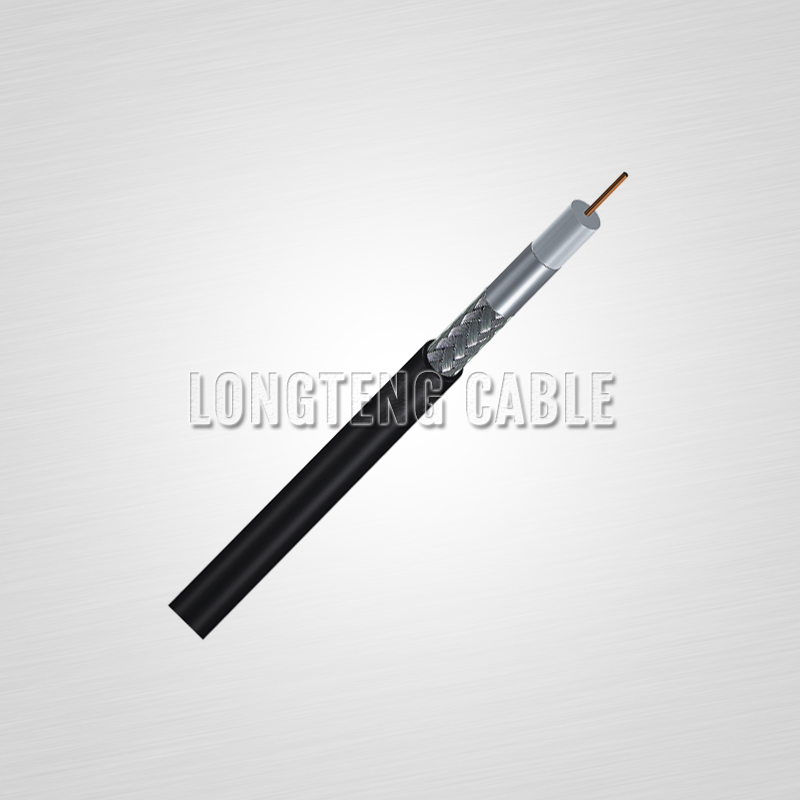

| RG59 | RG59三屏蔽 | RG59四屏蔽 | ||
| 内导体 | 材料 | 铜丝/铜包钢 | 铜丝/铜包钢 | 铜丝/铜包钢 |
| 直径 | 0.81mm | 0.81mm | 0.81mm | |
| 绝缘 | 材料 | PE | PE | PE |
| 直径 | 3.66mm | 3.66mm | 3.66mm | |
| 外导体 | 材料 | 铝箔+铝镁合金丝 | 铝箔+铝镁合金丝+铝箔 | 铝箔+铝镁合金丝+铝箔+铝镁合金丝 |
| 编织密度 | 40%-95% | 40%-95% | 53%/35% | |
| 护套 | 材料 | 黑色PE/PVC | 黑色PE/PVC | 黑色PE/PVC |
| 厚度 | 0.80mm | 0.80mm | 0.86mm | |
| 直径 | 6.10mm | 6.10mm | 6.10mm |
| 阻抗 | 75±3 Ω | |||
| 速率 | 85% | |||
| 电容 | 50 pF/m | |||
| 火花测试 | 4000 kw | |||
| 回波 | 30-1000MHz | 20 dB | ||
| 衰减 | 频率(MHz) | 最大衰减(dB/100ft) | 最大衰减(dB/100m) | |
| 5 | 0.86 | 2.82 | ||
| 55 | 2.05 | 6.73 | ||
| 187 | 3.60 | 11.81 | ||
| 300 | 4.45 | 14.60 | ||
| 450 | 5.40 | 17.72 | ||
| 600 | 6.20 | 20.34 | ||
| 750 | 6.97 | 22.87 | ||
| 865 | 7.52 | 24.67 | ||
| 1000 | 8.12 | 26.64 | ||
