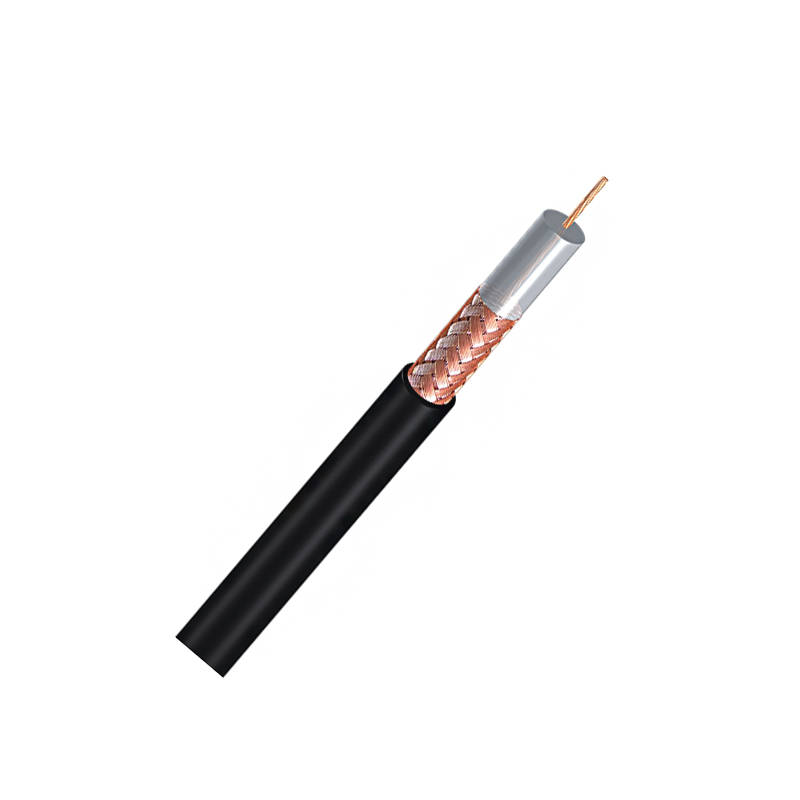

RG213 | RG214 | ||||
内导体 | 材料 | 铜丝 | 镀锡铜丝 | ||
直径 | 13AWG/7*0.75mm | 13AWG/7*0.75mm | |||
绝缘 | 材料 | PE | PE | ||
直径 | 7.24mm | 7.24mm | |||
外导体 | 材料 | 裸铜丝编织 | 镀锡铜丝编织 | ||
编织密度 | 96% | 96%/98% | |||
护套 | 材料 | PVC/PE | PVC/PE | ||
厚度 | 0.8mm | 0.8mm | |||
直径 | 10.3±0.10mm | 10.8±0.10mm |
阻抗 | 50±2 Ω | 50±2 Ω | |||
速率 | 66% | 66% | |||
电容 | 100pF/m | 100pF/m | |||
火花测试 | 3000 kw | 3000 kw | |||
回波 | 50-300MHz | 20 | 20 | ||
300-1000MHz | 20 | 20 | |||
衰减 | 频率(MHz) | 最大衰减(dB/100ft) | 最大衰减(dB/100m) | 最大衰减(dB/100ft) | 最大衰减(dB/100m) |
10 | 0.55 | / | 1.80 | / | |
50 | 1.34 | / | 4.40 | 4.50 | |
100 | 2.07 | 2.04 | 6.80 | 6.70 | |
200 | 2.96 | 2.99 | 9.70 | 9.80 | |
400 | 4.61 | 4.48 | 15.10 | 14.70 | |
500 | 4.94 | 4.97 | 16.20 | 16.30 | |
600 | / | 5.67 | / | 18.60 | |
800 | 6.56 | 7.02 | 21.50 | 23.00 | |
1000 | 7.47 | 7.63 | 24.50 | 25.00 |
