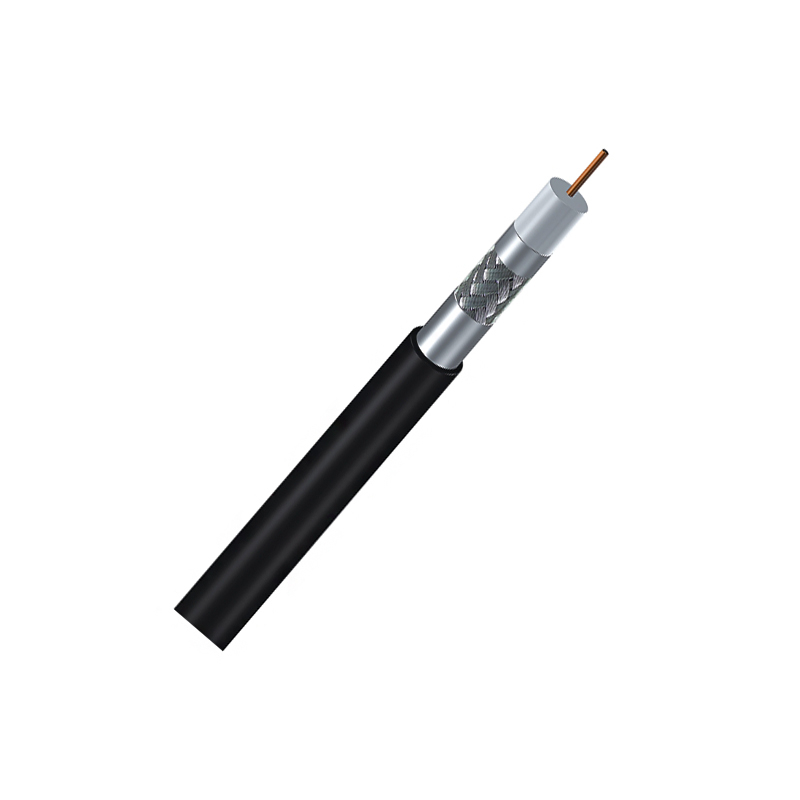

基本结构
| 24VATC/PATC/VRTC | ||
| 导体 | 材料 | BC/CCS |
| 标称直径 | 0.80 毫米 | |
| 介电 | 材料 | 泡沫 聚乙烯醇 |
| 标称直径 | 3.70 毫米 | |
| 盾 | 材料 | AL 箔+ 公元前 编织+AL 挫败 |
| CU 箔+ 公元前 编织+CU 福伊 | ||
| 覆盖范围 | 35%-90% | |
| 夹克 | 材料 | PVC / 聚乙烯醇 |
| 标称厚度。 | 0.8毫米 | |
| 标称直径 | 5.85毫米 | |
基本特征
| 标称 阻抗（欧姆） | 75±3 | 75±3 | 75±3 | ||||
| 标称 速度 的 传播（％） | 83 | 85 | 88 | ||||
| 标称 电容(pF/m) | 52 | 52 | 50 | ||||
| 火花者 测试 （交流） | 4000 | 4000 | 4000 | ||||
| 声级衰减（分贝） | 20 | 20 | 20 | ||||
| 衰减 [68°F (20℃)] | 频率(MHZ) | 最大(dB/100ft) | 最大(dB/100m) | ||||
| 5 | 0.43 | 0.64 | 0.58 | 1.4 | 2.10 | 1.9 | |
| 50 | 1.37 | 1.56 | 1.80 | 4.50 | 5.10 | 6.00 | |
| 100 | 1.92 | 2.38 | 2.56 | 6.30 | 7.80 | 8.40 | |
| 200 | 2.75 | 2.90 | 3.63 | 9.00 | 9.50 | 11.90 | |
| 400 | 3.97 | 4.27 | 5.15 | 13.00 | 14.00 | 16.90 | |
| 800 | 5.80 | 6.28 | 7.32 | 19.00 | 20.60 | 24.00 | |
| 950 | 6.38 | 6.92 | 8.02 | 20.90 | 22.70 | 26.30 | |
| 1000 | 6.56 | 7.14 | 8.24 | 21.50 | 23.40 | 27.00 | |
| 2150 | 10.19 | 33.40 | |||||
