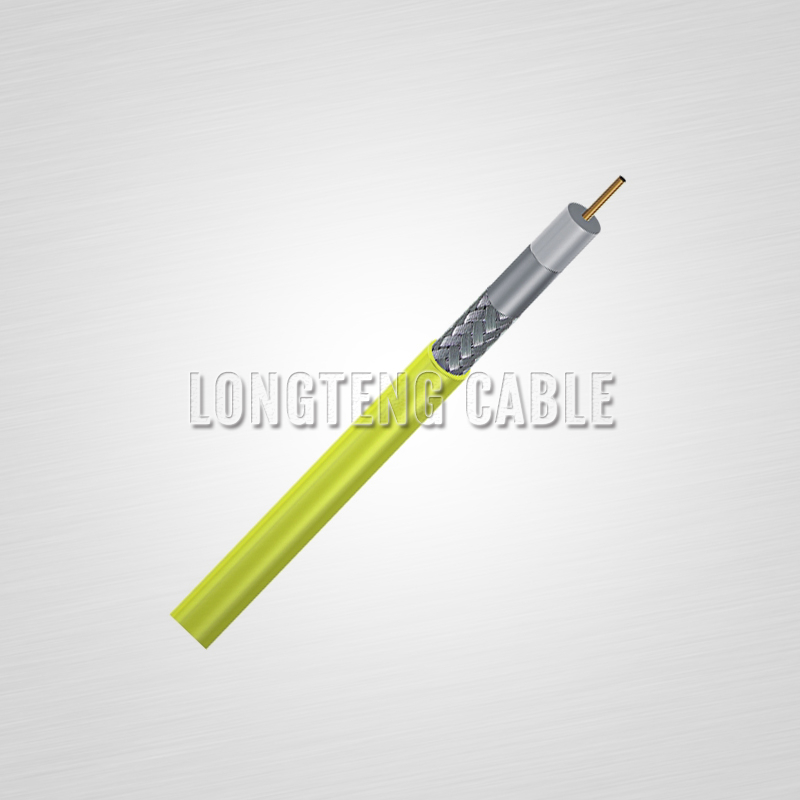

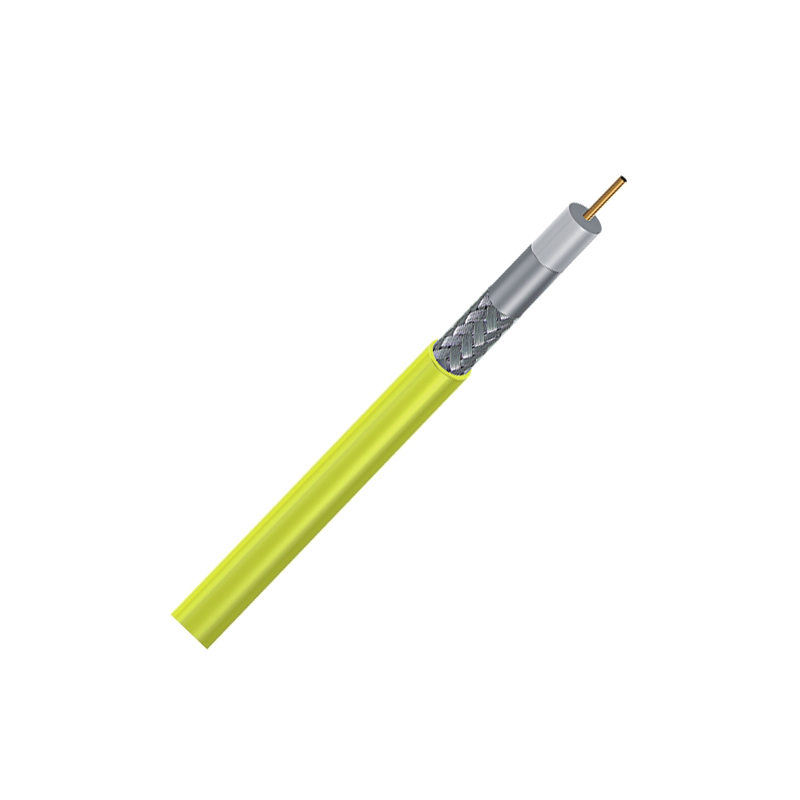

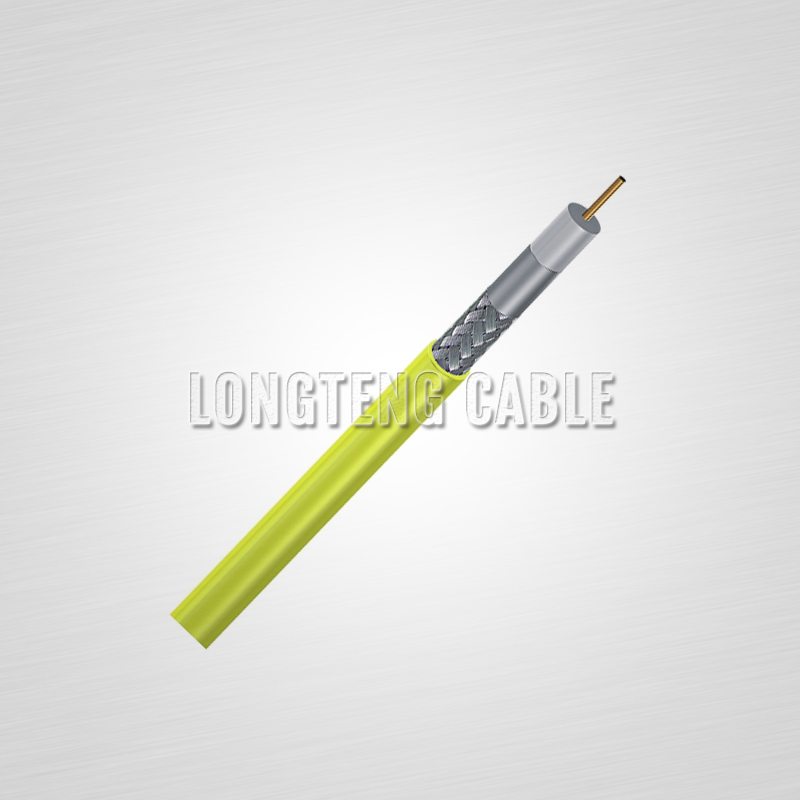

| RG6 | RG6三屏蔽 | RG6四屏蔽 | ||
| 内导体 | 材料 | 铜丝/铜包钢 | 铜丝/铜包钢 | 铜丝/铜包钢 |
| 直径 | 1.02mm | 1.02mm | 1.02mm | |
| 绝缘 | 材料 | PE | PE | PE |
| 直径 | 4.57mm | 4.57mm | 4.57mm | |
| 外导体 | 材料 | 铝箔+铝镁合金丝 | 铝箔+铝镁合金丝+铝箔 | 铝箔+铝镁合金丝+铝箔+铝镁合金丝 |
| 编织密度 | 40%-95% | 40%-95% | 60%/40% | |
| 护套 | 材料 | 黑色PE/PVC | 黑色PE/PVC | 黑色PE/PVC |
| 厚度 | 0.80mm | 0.80mm | 0.80mm | |
| 直径 | 6.91mm | 6.91mm | 6.91mm |
| 阻抗 | 75±3 Ω | |||
| 速率 | 85% | |||
| 电容 | 50 pF/m | |||
| 火花测试 | 4000 kw | |||
| 回波 | 30-1000MHz | 20 dB | ||
| 衰减 | 频率(MHz) | 最大衰减(dB/100ft) | 最大衰减(dB/100m) | |
| 5 | 0.58 | 1.90 | ||
| 55 | 1.60 | 5.25 | ||
| 187 | 2.85 | 9.35 | ||
| 300 | 3.55 | 11.64 | ||
| 450 | 4.40 | 14.43 | ||
| 600 | 5.10 | 16.73 | ||
| 750 | 5.65 | 18.54 | ||
| 865 | 6.10 | 20.01 | ||
| 1000 | 6.55 | 21.49 | ||
